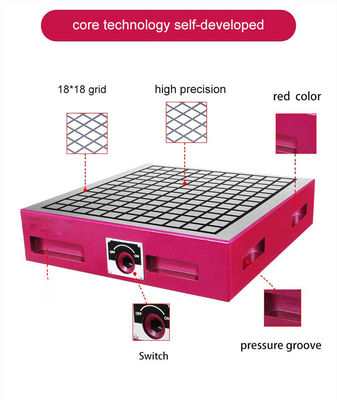

چک های خلاء مغناطیسی صنعتی سفارشی با صفحه چسباندن خلاء 300x400 میلی متر

مقدار تولیدی:	1
قیمت:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
روش پرداخت:	T/T, Western Union
Supply Capacity:	500pcs/day

جزئیات اطلاعات

توضیحات محصول

اطلاعات دقیق

Place of Origin

CHINA

نام تجاری

گواهی

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

برجسته کردن:

300x400mm جاروبرقی,چک خلاء صنعتی سفارشی,چک خلاء مغناطیسی

Custom Industrial Vacuum Chuck

Magnetic Vacuum Chuck

توضیحات محصول

چک های خلاء مغناطیسی صنعتی سفارشی با صفحه چسباندن خلاء 300x400 میلی متر

در دنیای سریع و پرطلب تولید صنعتی، راه حل های نگه داشتن کار ستون فقرات فرآیندهای ماشینکاری کارآمد و دقیق هستند.چک های خلاء مغناطیسی صنعتی سفارشی با یک صفحه فشرده سازی خلاء 300x400mm به عنوان یک ابزار انقلابی ظهور کرده است، برای طیف گسترده ای از برنامه های کاربردی که در آن نگه داشتن قطعه کار ایمن و سازگار بسیار مهم است.اين سيستم تخصصي نگهداري کار، قدرت مغناطيس و تکنولوژي خلاء را در بر مي گيرد تا مجموعه اي از مزاياي منحصر به فرد را ارائه دهد..

1طراحی و ساخت

مواد پایه و صفحه

پایه ی چک خلاء مغناطیسی صنعتی سفارشی به طور معمول از فولاد آلیاژ با قدرت بالا ساخته شده است. این انتخاب مواد، سفتی و دوام عالی را فراهم می کند.اطمینان از اینکه چک می تواند در برابر سختی های استفاده صنعتی مقاومت کند، از جمله عملیات ماشینکاری با سرعت بالا و فشارهای مکانیکی قابل توجهی ، صفحه ی فشرده سازی خلاء 300x400 میلی متری که بخشی جدایی ناپذیر از سیستم است ،اغلب از مواد غیر مغناطیسی اما بسیار پایدار مانند آلیاژ آلومینیوم ساخته شده است.آلیاژ آلومینیوم یک تعادل خوب بین قدرت و وزن را ارائه می دهد، که باعث می شود آسان باشد و در عین حال یک بستر قابل اعتماد برای چسباندن قطعه کار را فراهم کند.

ادغام قطعات مغناطیسی

در داخل پایه، آهنرباهای دائمی قدرتمند قرار دارند که معمولاً از مواد نادر زمین مانند نئودیمیوم ساخته شده اند.این آهنرباها در یک الگوی به دقت طراحی شده برای تولید یک میدان مغناطیسی قوی و یکنواخت در سراسر سطح صفحه ی فشرده سازی خلاء ترتیب داده شده اندمیدان مغناطیسی برای جذب قطعات آهن مغناطیسی بهینه شده است و نیروی نگهدارنده اولیه را فراهم می کند.ترتیب آهنربا می تواند بر اساس الزامات خاص قطعات مورد پردازش سفارشی شودبه عنوان مثال، اگر کاربرد شامل نگه داشتن قطعات آهن مغناطیسی طولانی و باریک باشد،میدان مغناطیسی می تواند در امتداد طول صفحه متمرکز شود تا حداکثر قدرت نگه داری را در آن منطقه فراهم کند..

تنظیم سیستم خلاء

سیستم خلاء چک با دقت طراحی شده است. یک شبکه از کانال ها در صفحه ی 300x400 میلی متر خلاء یکپارچه شده است. این کانال ها به یک منبع خلاء متصل می شوند.مثل یک پمپ خلاء با کارایی بالا. کانال ها طراحی شده اند تا نیروی خلاء را به طور مساوی در سطح صفحه توزیع کنند. سوراخ های کوچک یا پورت ها در امتداد کانال ها به صورت استراتژیک قرار می گیرند.و زمانی که پمپ خلاء فعال می شود، هوا از طریق این دریچه ها بیرون کشیده می شود. این باعث ایجاد تفاوت فشار بین بالا و پایین قطعه کار می شود، که منجر به یک نیروی محکم خلاء می شود.طراحی کانال های خلاء و پورت نیز می تواند سفارشی برای متناسب با اشکال و اندازه های مختلف workpiece.

مشخصات

مشخصات	جاذبه مغناطیسی	عرض (ملی متر)	طول (ملی متر)	ارتفاع (ملی متر)	وزن (کیلوگرم)
150*150	وزن ≥40 کیلوگرم	150	150	80	13.5
150*300	وزن ≥40 کیلوگرم	150	300	80	27
150*350	وزن ≥40 کیلوگرم	150	350	80	31.5
150*400	وزن ≥40 کیلوگرم	150	400	80	36
200*200	وزن ≥40 کیلوگرم	200	200	80	24
200*300	وزن ≥40 کیلوگرم	200	300	80	36
200*400	وزن ≥40 کیلوگرم	200	400	80	48
200*500	وزن ≥40 کیلوگرم	200	500	80	60
250*500	وزن ≥40 کیلوگرم	250	500	80	75
300*300	وزن ≥40 کیلوگرم	300	300	80	54
300*400	وزن ≥40 کیلوگرم	300	400	80	72
300*500	وزن ≥40 کیلوگرم	300	500	80	90
300*600	وزن ≥40 کیلوگرم	300	600	80	108
300*800	وزن ≥40 کیلوگرم	300	800	80	144
400*400	وزن ≥40 کیلوگرم	400	400	80	96
400*500	وزن ≥40 کیلوگرم	400	500	80	120
400*600	وزن ≥40 کیلوگرم	400	600	80	144
400*800	وزن ≥40 کیلوگرم	400	800	80	192
500*500	وزن ≥40 کیلوگرم	500	500	80	150
500*600	وزن ≥40 کیلوگرم	500	600	80	180
500*800	وزن ≥40 کیلوگرم	500	800	80	240
600*800	وزن ≥40 کیلوگرم	600	800	80	288
600*1000	وزن ≥40 کیلوگرم	600	1000	80	360

2اصول کار

جاذبه مغناطیسی

هنگامی که یک قطعه کاری آهن مغناطیسی بر روی صفحه کلیمپ 300x400 میلی متر قرار می گیرد، آهنرباهای دائمی بلافاصله یک نیروی مغناطیسی تولید می کنند.این نیروی مغناطیسی قطعه کار را به سمت صفحه جذب می کند، فراهم کردن یک نگه داشتن اولیه و امن. جاذبه مغناطیسی کمک می کند تا به سرعت قطعه کار را به طور دقیق بر روی صفحه قرار دهد.همچنین تضمین می کند که قطعه کار در تماس نزدیک با صفحه باقی می ماند، که برای عملکرد موثر سیستم خلاء ضروری است.

خلاء - کمک به چسباندن

هنگامی که قطعه کار در جای خود قرار گرفته و توسط نیروی مغناطیسی نگه داشته می شود، سیستم خلاء فعال می شود.پمپ خلاء ایجاد یک منطقه با فشار پایین در زیر قطعه کار با کشیدن هوا از طریق دریچه های بر روی بشقاب فشار خلاءفشار جوی بر روی بالای قطعه کار سپس آن را به طور محکم بر روی صفحه فشار می دهد.اثر ترکیبی از نیروی مغناطیسی و تفاوت فشار تولید شده توسط خلاء منجر به یک نیروی بسیار قوی استاین مکانیسم دوفعال اجازه می دهد تا نگه داشتن قطعات کار حتی در طول عملیات ماشینکاری با سرعت بالا، که در آن نیروهای قابل توجهی بر روی قطعات کار اعمال می شود.

3مزیت در کاربردهای صنعتی

ماشینکاری دقیق

در محیط های صنعتی، دقت اغلب یک اولویت اصلی است. چک های خلاء مغناطیسی صنعتی سفارشی با صفحه کلیمپ خلاء 300x400 میلی متر یک راه حل پایدار و ایمن برای کار ارائه می دهند.به حداقل رساندن هر گونه حرکت یا ارتعاش قطعه کار در طول ماشینکاریتوزیع یکنواخت نیروهای مغناطیسی و خلاء در سراسر سطح قطعه کار تضمین می کند که ابزارهای ماشینکاری می توانند با دقت بالا کار کنند.یا عملیات خرد کردن، گرفتن دقیق ارائه شده توسط چک منجر به تحملات تنگ و محصولات نهایی با کیفیت بالا می شود. به عنوان مثال در صنعت هوافضا،در صورتی که اجزای مورد نیاز برای رعایت تحمل های بسیار تنگ، این چک ها می توانند برای نگه داشتن قطعات در طول ماشینکاری استفاده شوند و اطمینان حاصل کنند که در مونتاژ نهایی به طور کامل با یکدیگر مطابقت دارند.

تنوع در مواد قطعه کار

این چک ها در مورد مواد مورد استفاده بسیار انعطاف پذیر هستند. آنها می توانند مواد آهن مغناطیسی مانند انواع مختلف فولاد، آهن و برخی از آلیاژ های مبتنی بر نیکل را به طور ایمن نگه دارند.علاوه بر این، با استفاده از وسایل مناسب یا آداپتورها، می توانند برای نگه داشتن مواد غیر آهن مغناطیسی نیز استفاده شوند.نیروی مغناطیسی می تواند در برخی از مدل ها تنظیم شود تا سطوح مختلف حساسیت مغناطیسی را در قطعات کار پذیر استاین تنوع باعث می شود که چک ها برای طیف گسترده ای از صنایع مناسب باشند، از تولید خودرو، که در آن هر دو قطعات فولادی و آلومینیومی رایج هستند، به تولید الکترونیک،جایی که مواد غیر آهن مغناطیسی مانند پلاستیک و سرامیک اغلب پردازش می شوند.

تنظیم و تغییر سریع

تولید صنعتی اغلب نیاز به تنظیم سریع و تغییر بین قطعات مختلف یا عملیات ماشینکاری دارد. چک های خلاء مغناطیسی سفارشی امکان تنظیم سریع را فراهم می کنند.اپراتورها به سادگی می توانید قطعه کار را بر روی صفحه ی 300x400mm خلاء قرار دهیددر این حالت، دستگاه می تواند به سرعت حرکت کند تا قطعات را محکم نگه دارد. در هنگام تغییر قطعات، این فرآیند به همان اندازه سریع است.خلاء آزاد شد، و نیروی مغناطیسی را می توان به راحتی برای برداشتن قطعه کار غلبه کرد. این قابلیت تنظیم و تغییر سریع زمان چرخه تولید کلی را کاهش می دهد و بهره وری را افزایش می دهد،که در محیط های صنعتی رقابتی بسیار مهم است.

4کاربرد در صنایع مختلف

صنعت خودرو

در صنعت خودرو، چک های خلاء مغناطیسی صنعتی سفارشی با صفحه کلیمپ خلاء 300x400 میلی متر برای کاربردهای مختلف استفاده می شود.آنها می توانند اجزای موتور مانند سر های سیلندر را نگه دارنددر طول ماشینکاری، قطعات قطعات چرخ دار و انتقال، نگهداری ایمن توسط چک ها، ماشینکاری دقیق این قطعات حیاتی را تضمین می کند.که برای عملکرد و قابلیت اطمینان خودرو ضروری است.علاوه بر این، در تولید پانل های بدن خودرو، چک ها می توانند برای نگه داشتن ورق های فلزی بزرگ در طول عملیات برش، شکل دادن و حفاری استفاده شوند.اجازه می دهد تا تولید دقیق و کارآمد.

صنعت الکترونیک

در صنعت الکترونیک، که دقت و دستکاری قطعات ظریف بسیار مهم است، این چک ها نقش حیاتی ایفا می کنند.و عملیات جوشاندننگه داشتن ملایم اما مطمئن توسط نیروهای مغناطیسی و خلاء تضمین می کند که PCB های ظریف در طول پردازش آسیب نمی بینند.اندازه 300x400mm از صفحه فشرده سازی خلاء نیز مناسب برای نگه داشتن چندین قطعات الکترونیکی کوچکتر همزمان، افزایش بهره وری تولید.

تولید ماشین آلات

در ساخت ماشین آلات، چک ها برای نگه داشتن قطعات مختلف در طول ماشین آلات استفاده می شوند.نگه داشتن کار پایدار که توسط چک های خلاء مغناطیسی سفارشی فراهم می شود، امکان پردازش دقیق را فراهم می کند.توانایی نگه داشتن اشکال و اندازه های مختلف قطعات کار، همراه با ویژگی های تنظیم و تغییر سریع، این چک ها را به یک دارایی ارزشمند در محیط تولید ماشین آلات تبدیل می کند.جایی که انعطاف پذیری و کارایی بسیار ارزشمند است.

5. گزینه های سفارشی

پیکربندی میدان مغناطیسی

پیکربندی میدان مغناطیسی چک های خلاء مغناطیسی صنعتی سفارشی می تواند سفارشی شود.ترتیب مغناطیس های دائمی می تواند تنظیم شود به هدف مناطق خاص از 300x400mm صفحه خلاء clampingبه عنوان مثال، اگر یک کاربرد صنعتی خاص شامل نگه داشتن قطعات کار با اشکال نامنظم باشد،میدان مغناطیسی می تواند در مناطقی متمرکز شود که قطعه کار بیشترین تماس را با صفحه دارداین سفارشی سازی اطمینان از قدرت نگهدارنده بهینه برای هندسه های مختلف قطعه کار.

طراحی کانال خلاء

طراحی کانال های خلاء بر روی صفحه چسباندن خلاء 300x400 میلی متر نیز می تواند بر اساس نیازهای خاص طراحی شود. تعداد، اندازه و طرح کانال ها می تواند بر اساس اندازه، شکل،و مواد قطعات کاربرای قطعات کار با سطوح بزرگ، یک شبکه گسترده تر از کانال های خلاء می تواند طراحی شود تا توزیع یکنواخت خلاء را تضمین کند.برای قطعات کوچک تر یا شکل نامنظم تری، یک طراحی کانال خلاء متمرکز تر می تواند برای به حداکثر رساندن نیروی فشرده سازی بر اساس خلاء اجرا شود.

6نصب و نگهداری

فرآیند نصب

نصب چک های خلاء مغناطیسی صنعتی سفارشی شامل نصب محکم پایه بر روی ماشین آلات صنعتی مناسب، مانند ماشین آسیاب، ماشین حفاری یا آسیاب است.صفحه فشرده سازی خلاء 300x400mm سپس به پایه متصل می شودخطوط خلاء باید با دقت به پورت های خلاء روی صفحه متصل شوند تا مهر و موم بدون نشت را تضمین کنند.سیستم کنترل ماشین ممکن است نیاز به کالیبراسیون برای کار در کنار چک خلاء مغناطیسی داشته باشد.، به خصوص اگر ویژگی هایی مانند قدرت میدان مغناطیسی قابل تنظیم یا کنترل فشار خلاء داشته باشد.

الزامات نگهداری

نگهداری این چک ها نسبتاً ساده است. بازرسی منظم صفحه کلیمپ 300x400 میلی متر برای هرگونه نشانه ی فرسایش، آسیب یا آلودگی مهم است.اجزای مغناطیسی باید برای هر گونه نشانه از demagnetization بررسی شود. کانال های خلاء و پورت ها باید به طور دوره ای تمیز شوند تا جریان مناسب هوا تضمین شود. پمپ خلاء و اجزای مرتبط باید مطابق دستورالعمل های سازنده نگهداری شوند.مهر و موم ها و بسته های موجود در سیستم خلاء باید به طور منظم بررسی شوند و در صورت وجود نشانه های نشت جایگزین شوند.با دنبال کردن این روش های نگهداری، چک های خلاء مغناطیسی صنعتی سفارشی می توانند خدمات قابل اعتماد و طولانی مدت را در کاربردهای صنعتی ارائه دهند.

7نتیجه گیری

چک های خلاء مغناطیسی صنعتی سفارشی با صفحه کلیمپ خلاء 300x400 میلی متر یک راه حل کارگری متنوع و قدرتمند برای طیف گسترده ای از کاربردهای صنعتی هستند.ترکیب منحصر به فرد آنها از نگه داشتن کار مبتنی بر مغناطیس و خلاء، همراه با گزینه های سفارشی سازی آنها را برای صنایع مختلف و فرآیندهای ماشینکاری مناسب می کند.چه برای دستیابی به دقت در تولید پیشرفته و چه برای افزایش بهره وری در محیط های تولید انبوهاگر شما در تولید صنعتی شرکت دارید و به دنبال بهبود عملکرد عملیات ماشینکاری خود هستید، این چک ها یک راه حل قابل اعتماد و کارآمد ارائه می دهند.در نظر گرفتن سرمایه گذاری در یک سفارشی صنعتی چک خلاء مغناطیسیبا تیم کارشناسان ما تماس بگیرید تا کشف کنید که چگونه این راه حل نوآورانه کارداری می تواند متناسب با نیازهای خاص شما باشد و تولید صنعتی شما را به سطح بعدی برساند.
